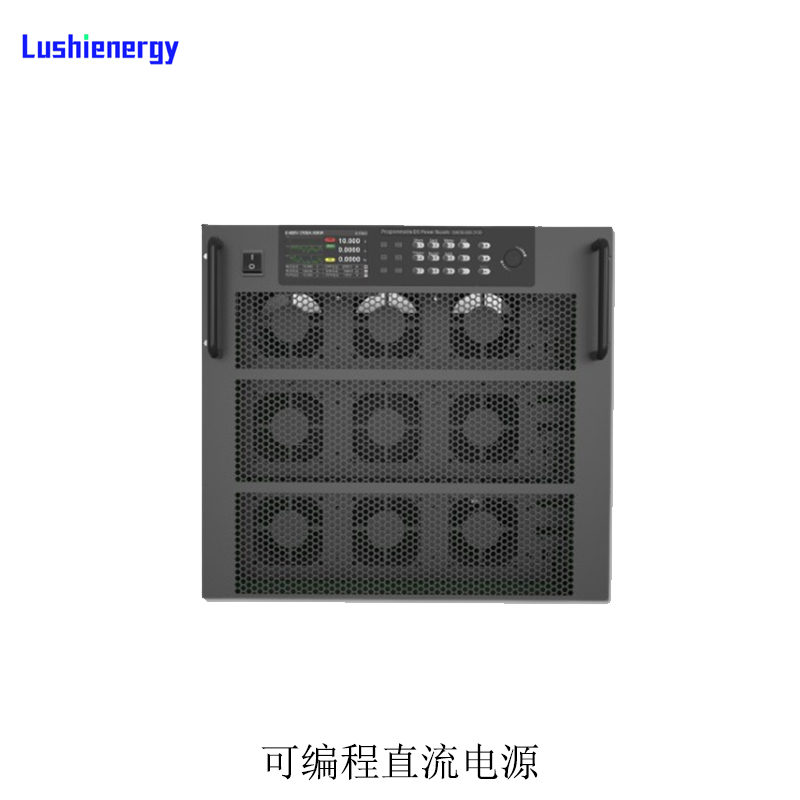

直流可編程開關電源

本系列直流可編程開關電源，具有大功率、大電流、低紋波噪聲、快速瞬態響應、分辨率高、精度高等優點。電壓范圍由10V到1500V。電流范圍由10A到1200A，低壓大電流(30V以下)的機型采用了特別設計的電路與加強的制造工藝，能提供高達1200A的輸出電流。功率范圍由4kW到60kW，通過并機的方式，可擴展至600kW。

產品詳情

SEQ功能為用戶提供了快速輸出波形的方法。對于復雜波形，可使用上位機軟件編輯Wave文件，然后下載至電源中使用。BATT_RESI功能模擬電池內阻，對于搭建電池測試系統非常有用。CHAR功能支持多種條件選項，可用于電池充電測試。

智能風扇控制算法，能有效保護電源，提高輸出與測量精度，同時降低噪音，提升用戶的使用舒適度。OVP、OCP、OPP、LVP等保護功能，全方面保護電源，大幅提高產品可靠性，是工程測試及自動測試系統整合值得信賴的產品。

特點

功率輸出范圍：4～600kW

電壓輸出范圍：0～1500V

電流輸出范圍：0～12000A

16位高速ADC采樣

輸出穩定、紋波小、噪聲小

支持CV/CC優先選項

主從并機，從機數量高達9臺;

恒功率、序列、波形、等功能

OVP、OCP、OPP、OTP等多方位保護功能

可設定輸出時間

APG編程功能，可分別控制電壓、電流和功率

APG輸出監視，可分別監視輸出電壓與輸出電流

電壓遠端補償

彩色液晶顯示屏，支持中英文

RS232、LAN、GPIB、RS485、CAN通訊接口

系列選型

電壓	電流	功率	型號	尺寸
10V	400A~1200A/1600A~2400A	4kW~12kW/16kW~24kW	H680XXX-10-XXX	3U/6U
15V	300A~900A/1200A~1800A	4.5kW~13.5kW/18kW~27kW	H680XXX-15-XXX	3U/6U
20V	250A~750A/1000A~1500A	5kW~15kW/20kW~30kW	H680XXX-20-XXX	3U/6U
30V	167A~500A/667A~1000A	5kW~15kW/20kW~30kW	H680XXX-30-XXX	3U/6U
50V	100A~300A/400A~600A	5kW~15kW/20kW~30kW	H680XXX-50-XXX	3U/6U
100V	50A~150A/200A~300A	5kW~15kW/20kW~30kW	H680XXX-100-XXX	3U/6U
300V	17A~50A/67A~100A	5kW~15kW/20kW~30kW	H680XXX-300-XXX	3U/6U
600V	8.5A~25A/33.5A~50A	5kW~15kW/20kW~30kW	H680XXX-600-XXX	3U/6U
1000V	5A~15A/20A~30A	5kW~15kW/20kW~30kW	H680XXX-1000-XXX	3U/6U
1500V	3.5A~10A/13.5A~20A	5kW~15kW/20kW~30kW	H680XXX-1500-XXX	3U/6U

所有型號未一一列出，如有需求，請聯系廠商。

應用

Wave波形功能

H680系列電源的Wave功能，提供較多32個文件，共2048個單步，能輸出復雜的電壓電流波形。Wave適用于各種法規測試，例如ISO16750(部分)、VM80000(部分)、供電電壓測試等等。

序列功能

SEQ功能提供10個文件供用戶編輯，每個文件支持100個單步，使用鏈接屬性可擴展運行步驟至1000步。用戶可設置序列每一步的輸出電壓、輸出電流和延時時間。延時范圍由0.001秒到86400.0秒。

CV/CC優先

電源具有CV和CC兩種工作模式，分別對應CV控制環路和CC控制環路。普通的電源始終將CV環作為高優先級別，卻不適用于對電流過沖要求嚴苛的場合。而H680支持CV/CC優先權概念，用戶可通過電源菜單界面實現CC控制環，CV控制環路響應速度及控制環CV/CC模式的任意組合設定，滿足多元化多領域的應用，無需額外采購，節約了成本。

恒功率輸出功能

恒功率功能時，電源不斷調整輸出電壓和輸出電流，使得輸出功率維持在設定值。

模擬電池內阻功能

在模擬電池測試時，需要考慮電池的內阻變化情況，為了更精確的進行電池模擬測試，H680系列電源提供了模擬電池內阻功能，可以模擬出多種電池的真實工作狀態。

處于模擬電池內阻功能時，電源的輸出電壓滿足下面的關系：

APG模擬編程

APG模擬編程功能通過采樣編程控制信號(采樣率為每秒1000點)，等比例轉換為輸出電壓或輸出電流。可使用波形發生器或DAQ卡產生編程信號，從而控制電源輸出。

主/從并機

H680系列電源相同機型能夠并聯使用。并聯可以增加輸出功率和輸出電流。本系列電源在并機時還提供主動均流功能。

圖形化上位機軟件

除了通過前面板操作電源外，還可以使用上位機軟件來控制電源。友善的圖形化操作界面，涵蓋了電源的所有操作，讓操作者輕松上手。

規格表

型號	H68004A/E-10-400	H68004A/E-15-300	H68005A/E-20-250	H68005A/E-30-167	H68005A/E-50-100	H68005A/E-100-50	H68005A/E-300-17	H68005A/E-600-8.5	H68005A/E-1000-5	H68005A/E-1500-3.5
輸出電壓	0~10V	0~15V	0~20V	0~30V	0~50V	0~100V	0~300V	0~600V	0~1000V	0~1500V
輸出電流	0~400A	0~300A	0~250A	0~167A	0~100A	0~50A	0~17A	0~8.5A	0~5A	0~3.5A
輸出功率	4kW	4.5kW	5kW	5kW	5kW	5kW	5kW	5kW	5kW	5kW
型號	H68008A/E-10-800	H68009A/E-15-600	H68010A/E-20-500	H68010A/E-30-334	H68010A/E-50-200	H68010A/E-100-100	H68010A/E-300-33.5	H68010A/E-600-17	H68010A/E-1000-10	H68010A/E-1500-7
輸出電壓	0~10V	0~15V	0~20V	0~30V	0~50V	0~100V	0~300V	0~600V	0~1000V	0~1500V
輸出電流	0~800A	0~600A	0~500A	0~334A	0~200A	0~100A	0~33.5A	0~17A	0~10A	0~7A
輸出功率	8kW	9kW	10kW	10kW	10kW	10kW	10kW	10kW	10kW	10kW
型號	H68012A/E-10-1200	H68013A/E-15-900	H68015A/E-20-750	H68015A/E-30-500	H68015A/E-50-300	H68015A/E-100-150	H68015A/E-300-50	H68015A/E-600-25	H68015A/E-1000-15	H68015A/E-1500-10
輸出電壓	0~10V	0~15V	0~20V	0~30V	0~50V	0~100V	0~300V	0~600V	0~1000V	0~1500V
輸出電流	0~1200A	0~900A	0~750A	0~500A	0~300A	0~150A	0~50A	0~25A	0~15A	0~10A
輸出功率	12kW	13.5kW	15kW	15kW	15kW	15kW	15kW	15kW	15kW	15kW
型號	H68024A/E-10-2400	H68027A/E-15-1800	H68030A/E-20-1500	H68030A/E-30-1000	H68030A/E-50-600	H68030A/E-100-300	H68030A/E-300-100	H68030A/E-600-50	H68030A/E-1000-30	H68030A/E-1500-20
輸出電壓	0~10V	0~15V	0~20V	0~30V	0~50V	0~100V	0~300V	0~600V	0~1000V	0~1500V
輸出電流	0~2400A	0~1800A	0~1500A	0~1000A	0~600A	0~300A	0~100A	0~50A	0~30A	0~20A
輸出功率	24kW	27kW	30kW	30kW	30kW	30kW	30kW	30kW	30kW	30kW
型號	H68048A/E-10-4800	H68054A/E-15-3600	H68060A/E-20-3000	H68060A/E-30-2000	H68060A/E-50-1200	H68060A/E-100-600	H68060A/E-300-200	H68060A/E-600-100	H68060A/E-1000-60	H68060A/E-1500-40
輸出電壓	0~10V	0~15V	0~20V	0~30V	0~50V	0~100V	0~300V	0~600V	0~1000V	0~1500V
輸出電流	0~4800A	0~3600A	0~3000A	0~2000A	0~1200A	0~600A	0~200A	0~100A	0~60A	0~40A
輸出功率	48kW	54kW	60kW	60kW	60kW	60kW	60kW	60kW	60kW	60kW
電壓輸出紋波^④
V(p-p)	55mV	60mV	60mV	65mV	75mV	135mV	200mV	350mV	650mV	850mV
V(rms)	20mV	20mV	20mV	20mV	20mV	25mV	40mV	60mV	100mV	140mV
電壓編程
分辨率	16Bits
精度^①	0.1%+0.1%F.S.
電流編程
分辨率	16Bits
精度^①	0.1%+0.2%F.S.
外部模擬編程
控制電壓	0~5V對應0~100%F.S.
電壓精度^①	0.2%F.S.
電流精度^①	0.5%F.S.
輸出精度^①	0.5%F.S.
線性調整率^②
電壓	0.05%F.S.				0.01%F.S.
電流	0.05%F.S.
負載調整率^③
電壓	0.05%F.S.				0.02%F.S.
電流	0.1%F.S.
電壓測量
分辨率	16Bits
精度^①	0.1%+0.1%F.S.
電流測量
分辨率	16Bits
精度^①	0.1%+0.2%F.S.
OVP設定
范圍	0~110%F.S.
精度	1%F.S.
瞬態響應 時間	典型值1ms，負載變化50%，電壓恢復至設定值的0.75%所需時間
效率	0.87 (Typical)
電壓溫漂	20PPM/℃
電流溫漂	40PPM/℃
通訊接口	RS232和LAN
輸入	三相輸入，340VAC~420VAC，頻率47Hz~63Hz
工作溫度	0℃~40℃
存儲溫度	-20℃~70℃
使用海拔	＜2000m
尺寸寬x高x深	(≤15kW) - 482.6mm x 132.0mm x 694.5mm; (20kW ~30kW) - 482.6mm* 265.9mm x 694.5mm; (35kW~60kW) – 482.6mm x 656mm x 710.5mm; ＞60kW – 采用600mm x XXXmm x 800mm標準機柜
重量	18.5kg/5kW；25kg/10kW；31.5kg/15kW；62kg/30kW；123kg/60kW；其他型號以實際重量為準
